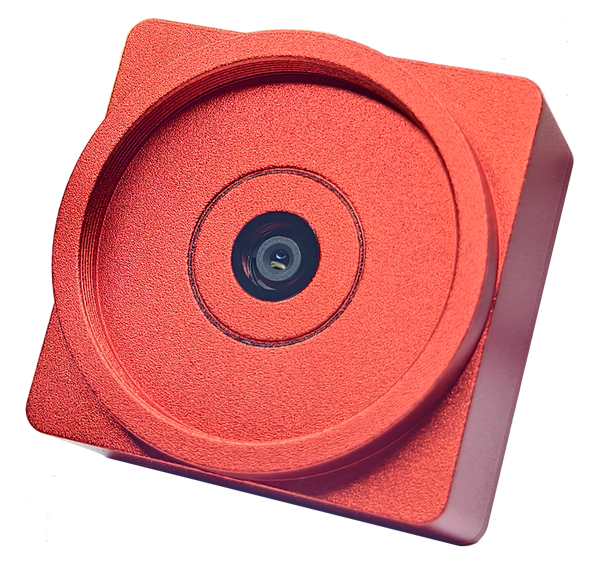

Wissenswertes zu OCAL Kollimatoren

Hintergrund:

Wir von noctutec haben die originalen Bedienungsanleitungen von OCAL auf Deutsch und Englisch übersetzt.

Unser Ziel war es die Anleitung so klar wie möglich zu gestalten, damit der Anwender möglichst einfach mit dem OCAL Kollimator zurecht kommt. Die Anleitung sollte Anwender dabei nicht überfordern. Wir haben also nötiges Basiswissen vermittelt, gingen aber nicht zu weit auf die technischen Hintergründe ein.

Anleitung für Kundendienste:

Unsere B2B-Partner haben von uns zusätzlich eine Anleitung erhalten, die etwas mehr technische Hintergründe vermittelt. So konnten technisch versierte Fachleute Hilfestellung geben, wenn das mal nötig war.

Information 06.2026:

Achtung! Jetzt neue Version mit verstärktem USB-C Port

Information 06.2026:

Achtung! Jetzt neue Software mit verbesserter Arbeitsoberfläche verfügbar.

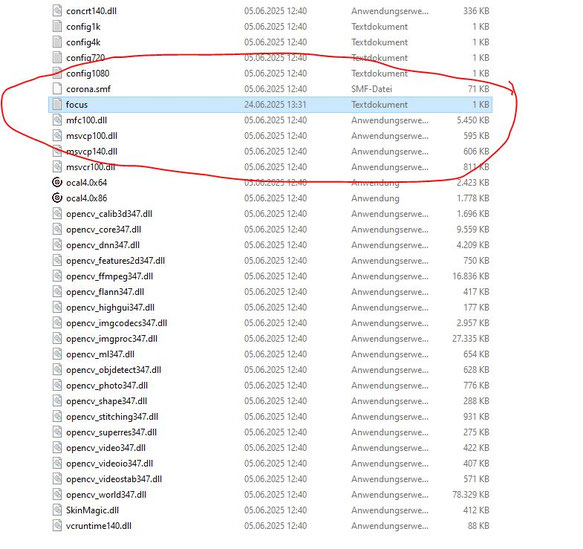

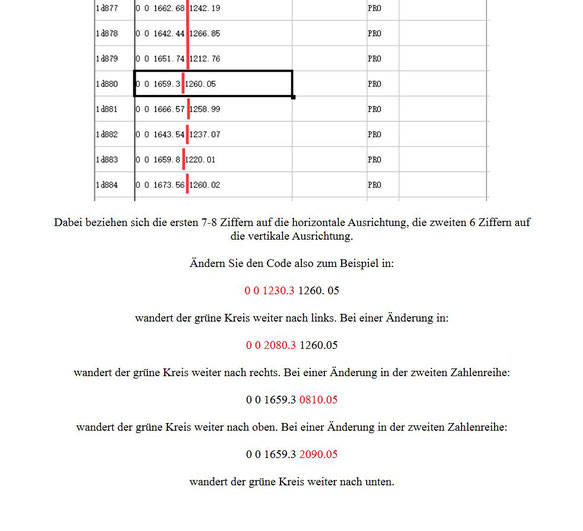

Der Center Calibration Code wird in der Datei Focus abgespeichert. Es handelt sich hierbei um eine Zahlenkombination (Pixelwerte). Die Zahlen sind dabei Koordinaten, wo die farbigen Kreise und das Fadenkreuz (Justagehilfen) in das übertragene Bild eingeblendet werden. Also eine Information links/ rechts und hoch/ runter.

Da der Zahlencode auf Eingabefehler (Punkt, Komma, Leerstellen, Formatierung) reagiert, sollten Kunden den Code laut Anleitung immer per Kopieren und Einfügen in die Fokus Datei speichern.

Wissenswert:

Der Code kann zur Überprüfung ob die Datei Fokus richtig ausgelesen wird testweise geändert werden.

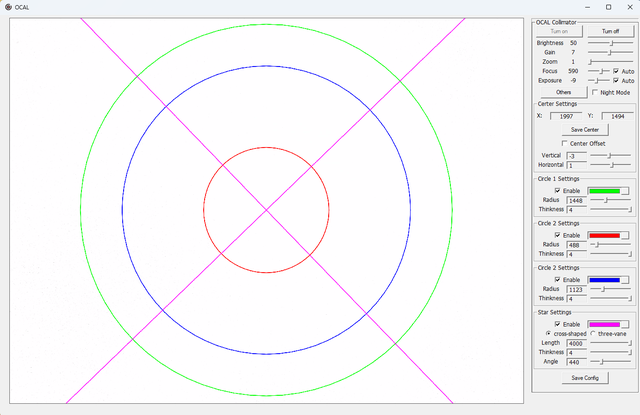

Achtung: in der neusten Softwareversion wird der Code direkt in die Benutzeroberfläche eingetragen. Die Auswirkung von Änderungen kann hier direkt beobachtet werden.

Ändert man den Code wie links beschrieben kann man selbst beeinflussen, wie die Justagehilfen in das übertragene Bild des OCAL eingeblendet werden. Das macht zum Beispiel dann Sinn, wenn man prüfen möchte, ob die Zielkreise auf Änderungen am Code reagieren.

Wichtig!

Sollte eine Einblendung der Justagehilfen nicht auf Änderungen am Code ragieren liegt irgendwo ein Problem am Rechner vor. Es ist ein eindeutiges Zeichen dafür, dass die Software nicht, oder nicht richtig auf die Focus-Datei zugreift. Sehr selten kommt es vor, dass eine Firewall den Zugriff auf die Focus-Datei verhindert. Sie müssen den Zugriff auf die Datei sicherstellen!

Achtung: mit Umstellung auf die neue Software wurden die Codes umgeschlüsselt. Also nicht wundern, wenn der Code aktuell anders aussieht.

Speichern nicht vergessen!

Wissenswert:

Sie müssen jede Änderung am Center Code speichern! Nur dann wird der geänderte Code beim nächsten Neustart richtig ausgelesen.

Das gilt Insbesondere wenn Sie den Editor von Windows 11 benutzen:

• Hier ist standardmäßig die "Autospeichern-Funktion" aktiviert, die Änderungen ohne Rückfrage in einer temporären Kopie der Datei speichert, jedoch nicht in der Original Datei!
• Um die Änderungen in der Original Datei dauerhaft zu speichern muss die Datei explizit mittels Datei -> Speichern gespeichert werden.
• Dieses "Feature" des Editors kann abgeschaltet werden, indem Sie rechts oben auf das Zahnradsymbol klicken und unter dem Punkt "Wenn Editor gestartet wird" die Option „Neue Sitzung starten und nicht gespeicherte Änderungen verwerfen“ auswählen.

Achtung: das Speichern des Codes passiert in der neuen Softwareversion automatisch! Speichern von Hand, wie hier gezeigt ist nicht mehr nötig.

Center-Code selbst einstellen

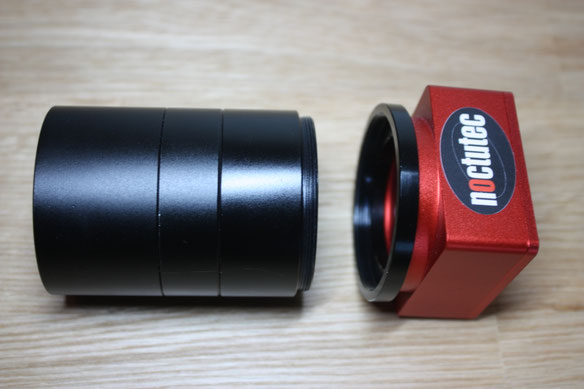

Zur Überprüfung und zum Erstellen der Zentrierkreise eignen sich hochwertige Hülsen sehr gut. Den OCAL mit dem angebauten Hülsenpaket kann man dann gegen eine beleuchtete Fläche oder eine Flat-Field-Box richten. Ideal um einen angewählten Kreis sehr genau an der Innenkannte des Hülsenpaketes auszurichten.

Wissenswert:

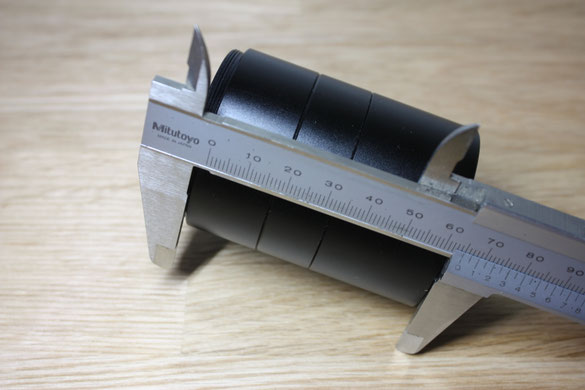

Hülsenpakete immer vorher umlaufend messen! Wir haben günstige Hülsen erlebt, die teilweise 5/10mm Unterschied aufgewiesen haben. Bitte auch immer die Wandungen umlaufend messen. Nur so kann man sicher stellen, dass die Innenseite der Hülse mit der Aussenseite konzentrisch ist. Ist das nicht der Fall, kommt es zwangsläufig zu einer falschen Justage, wenn man die nicht zentrisch sitzende Innenkante einer Hülse für die Justage (Center Offset) verwendet.

Achtung!

Der Teufel steckt im Deteil! Bitte immer darauf achten, dass sich alle Gewinde komplett zudrehen lassen. Auch beim Imagetrain ganz wichtig. Es darf kein Spalt zu sehen sein. Dies ist besonders dann kritisch, wenn man Gewinde unterschiedlicher Hersteller kombiniert.

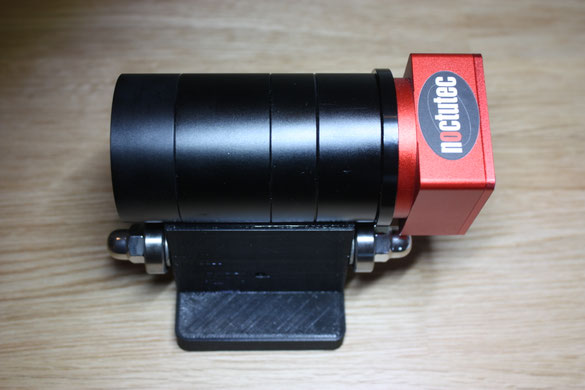

Abrollvorrichtungen

Wissenswert!

Vorsicht mit sogenannten Abrollvorrichtungen. Sowohl der Hersteller OCAL wie auch wir raten von der Verwendung sogenannter Abrollvorrichtungen ab. Die Idee ist den OCAL auf einer Abrollvorrichtung zu lagern und die Kreise oder das Fadenkreuz auf ein gegenüber liegendes Ziel auszurichten. Theoretisch klingt das gut.

Sowohl OCAL wie auch wir von noctutec haben mit Abrollvorrichtungen experimentiert. Es besteht nicht nur die Wahrscheinlichkeit, dass das Konstrukt beim Abrollen verkippt, es kann auch ein Taumeln eingeführt werden, da selbst sehr gute Hülsen immer minimale Toleranzen zueinander aufweisen können. Das Grundproblem bei einer Justage mit Abrollvorrichtung ist, das der Abstand zum Fixpunkt eine Rolle spielt. Man kommt zu unterschiedlichen Ergebnissen, je nachdem in welchem Abstand sich der Punkt befindet. Damit führen Abrollvorrichtungen immer eine potentielle Verkippung ein.

Wir raten daher immer zu der Methode an einer Innenkannte einer hochwertigen, im Idealfall einteiligen Hülse auszurichten. Das liefert im Zweifel immer besser reproduzierbare Ergebnisse als das wackelige Abrollen.

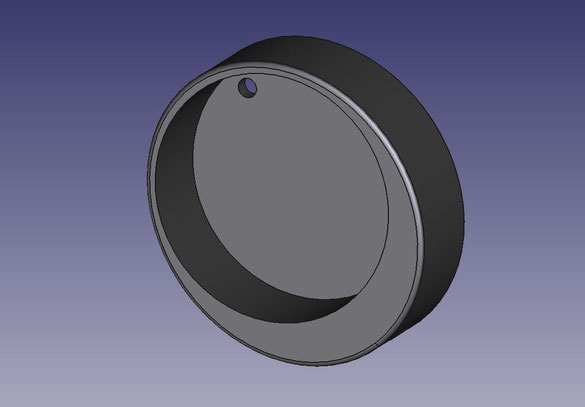

Justierhilfe für OCAL Kollimatoren

Dieses Produkt wird ab Mitte Januar verfügbar sein. Die Justierhilfe ermöglicht es einen OCAL Kollimator zu überprüfen. Falls nötig kann damit jeder Kunde den sogenannten Center-Offset in der OCAL Software erstellen. Alles was Sie benötigen ist ein hochwertiger 2" Hülsensatz. Die Justierhilfe wird auf den 2" Hülsensatz aufgesetzt und zentriert sich federbelastet selbst. Sie richten Ihren OCAL Kollimator damit gegen eine helle Fläche, einen Computerbildschirm oder eine Flat-Field-Box.

Die Justierhilfe kann federbelastet selbstzentrierend rotiert werden. Eine kleine runde Öffnung im Deckel lässt einen kleinen Lichtpunkt erscheinen. Mit Hilfe dieses Punktes kann nun sehr genau überprüft werden, ob der Lichtpunkt beim Drehen der Justagehilfe sauber einem zugeschaltenem Kreis folgt.

Kann auch zur Überprüfung in Verbindung mit den meisten 2" Komakorrektoren verwendet werden.

Achtung! Durch die automatische Zentrierung können leiche Spuren (Abrollmarken) an den Hülsen entstehen.

Wissenswert:

Im Gegensatz zu Abrollvorrichtungen tritt hier kein Taumeln auf, da bei dieser Methode der Abstand zur Zentrierhilfe keine Rolle spielt.

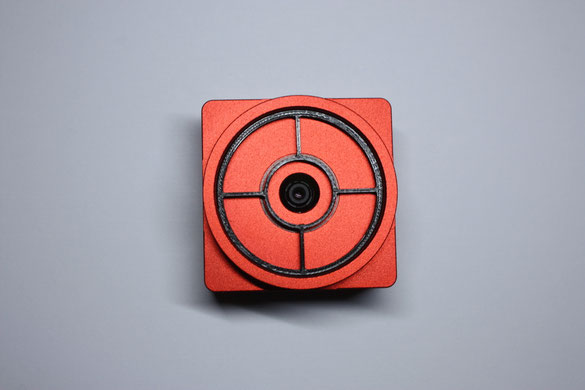

Zielhilfe

Wurde von uns entwickelt und patentrechtlich geschützt. Passt an alle bisherigen OCAL Kollimatoren. Macht es leichter die Mitte des OCAL im übertragenen Bild ausfindig zu machen.
